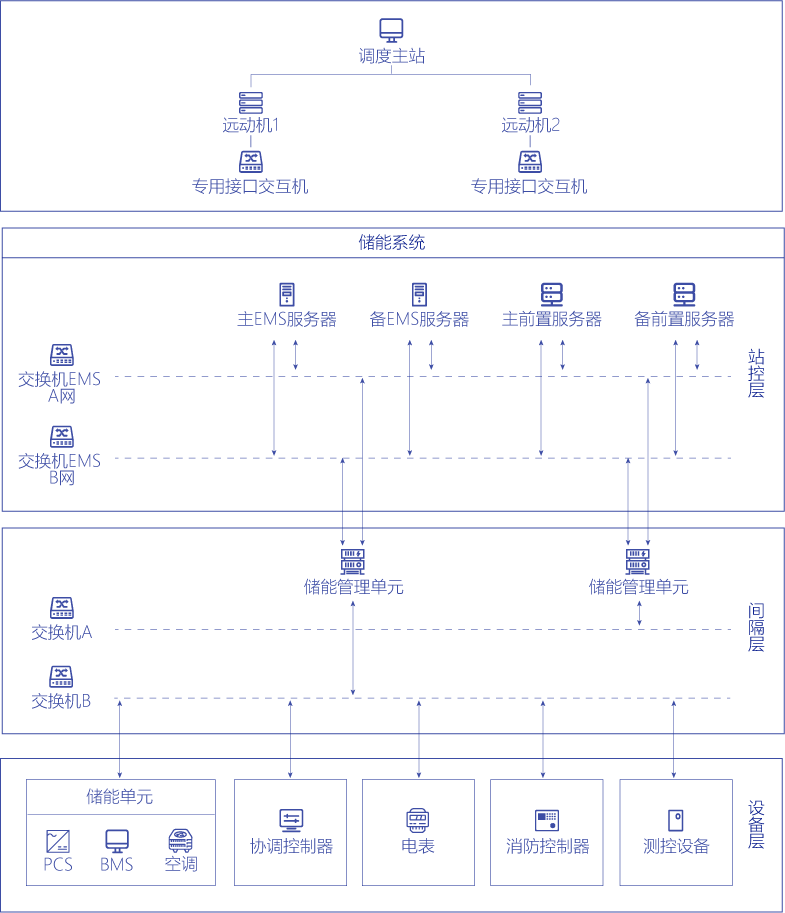

系统简介系统架构系统职能硬件产品

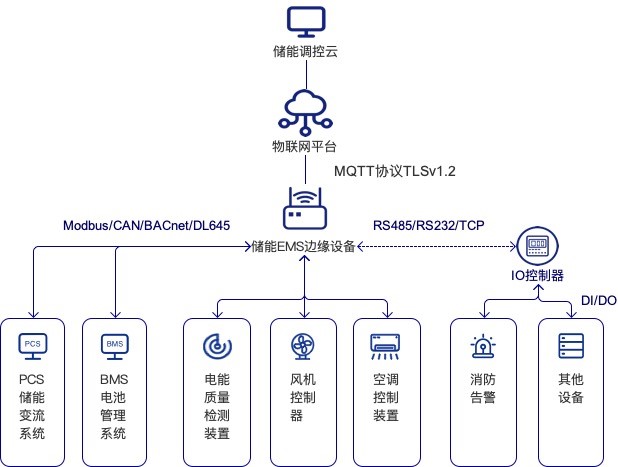

储能EMS能量治理系统，实现整个储能电站的集中监控与治理，并通过RS485/RS232/以太网/CAN等方式与电能质量监测装置、并网�；ぷ爸谩⒎缁低场⒍卧抖低场CS、BMS、空调节造装置和其它系统及装置等进行衔接，采集各设备运行数据并将沉要信息上传电网调度中心以及云端调控云，实现储能系统的实时监测。同时，接管调度中心或者云端调控云号令，凭据分歧的运行模式，选取对应的优化战术，对储能系统进行充放电节造，满足电网调峰调频需要和电网安全不变运行必要。

储能EMS能量治理系统具备实时监控、数据采集、数据处置、系统监督、设备模型治理、事务挨次纪录（SOE）、事务及报警处置、�？匾５�/能量调度AGVC/一次调频、储能运行战术等职能。系统支持多种工业实时以太网和谈、工业总线和谈以及电力行业通讯和谈，蕴含IEC104、IEC61850等；具备云边协同能力和边缘智能数据处置能力，拥有完整的安全个性；具备矫捷组网规划，覆盖多种储能站类型。

硬件参数

储能边缘推算单元——合用1MWh左右的幼型用户侧储能

类型	参数
CPU	ARM四核 1.2GHz
SDRAM	1G (最大2G)
FLASH	8G EMMC(最大16G)
RS485	4路，带电磁隔离�；�，防反接�；�路，带电磁隔离�；�，防反接�；�路，带电磁隔离�；�，防反接�；�路，带电磁隔离�；�，防反接�；�
RS232	2路，带电磁隔离�；�
DI/DO	2路DI，2路DO
WIRELESS	1路全网通4G
ETHERNET	2*RJ45 10/100Mbps EthernetMAC
WDT	硬件看门狗

中型用户侧储能设备

类型	参数
EMS服务器	1～2台，CPU主频≥2.0Hz，4核；内存>=16G；硬盘大于2T SATA；2个网口，100/1000M自适应
工业级互换机	1台，机架式，电口百兆不少于20个
中央节造器	1～2台，网口不少于2个，串口不少于16个
EMS工作站	0～1台，CPU主频≥2.0Hz，2核；内存>=8G

大型用户侧储能设备

类型	参数
EMS服务器	>=2台，CPU主频≥2.0Hz，8核；内存>=64G；硬盘大于4TSATA；2个网口，100/1000M自适应
AGVC服务器	>=2台，CPU主频≥2.0Hz，8核；内存>=32G；硬盘大于4TSATA；2个网口，100/1000M自适应
SCADA服务器	>=2台，CPU主频≥2.0Hz，8核；内存>=64G；硬盘大于4TSATA；2个网口，100/1000M自适应
主磁盘阵列	（2U机架式存储器） 242.5寸机箱/双节造器/6块2.4TB 10K 2.5寸硬盘/16GB SFP�？�8/8根2MLC-LC线缆/580W冗余电源/2U导轨
前置服务器	2台，CPU主频≥2.0Hz，4核；内存>=8G；硬盘512GSATA;含操作系统
EMS工作站	2台，CPU主频≥2.0Hz，2核；内存>=8G；硬盘512GSATA
工业级互换机	8台，机架式，电口百兆不少于20个
单元节造器	和谈支持61850goose、modbus, 4个网口，2个485口
SAN互换机	8个10/100/1000BASE-T电口,支持4个1/10G BASE-X SFP Plus光口，互换容量：336Gbps/3.36Tbps；包转发率：108/126Mpps
协调节造器	2台，储能系统协调、节造战术

环境适应性

产品能鄙人表划定的环境下依照使用说明书正常工作。

前提	正常工作	贮存
环境温度	-10℃～70℃	-40℃～85℃
相对湿度	20%RH～95%RH（无凝露）	20%RH～95%RH（无凝露）
大气压力	70kPa～106kPa	—
电源	VDC 9~36V	—

输入功率

产品最大输入功率 < 12W
产品正常工作功率 < 5W

系统容量

接入设备数≥1024
状态量个数≥40000
仿照量个数≥60000
电怀抱个数≥20000
�？亓扛鍪�2000
遥调量个数≥2000
